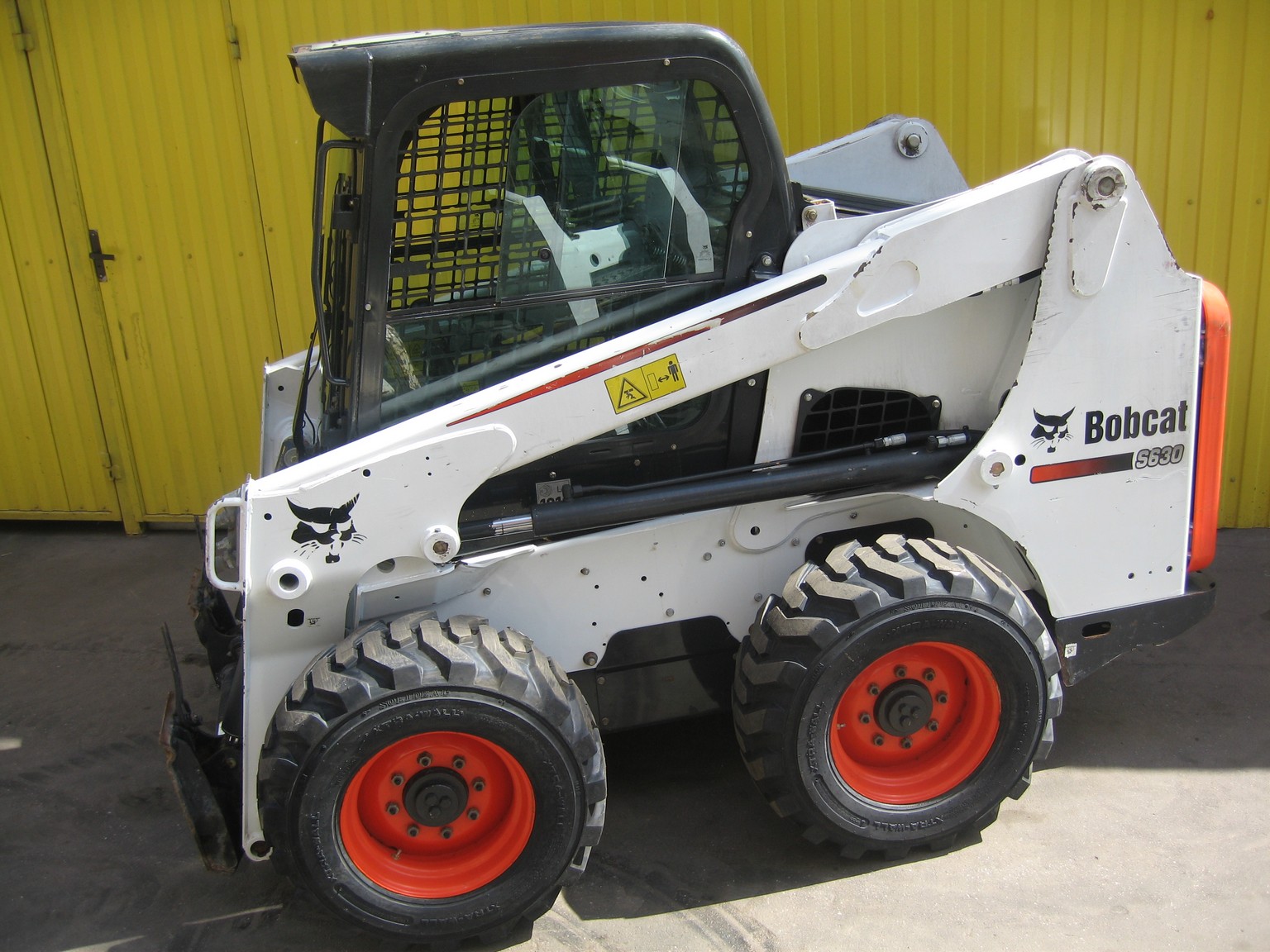

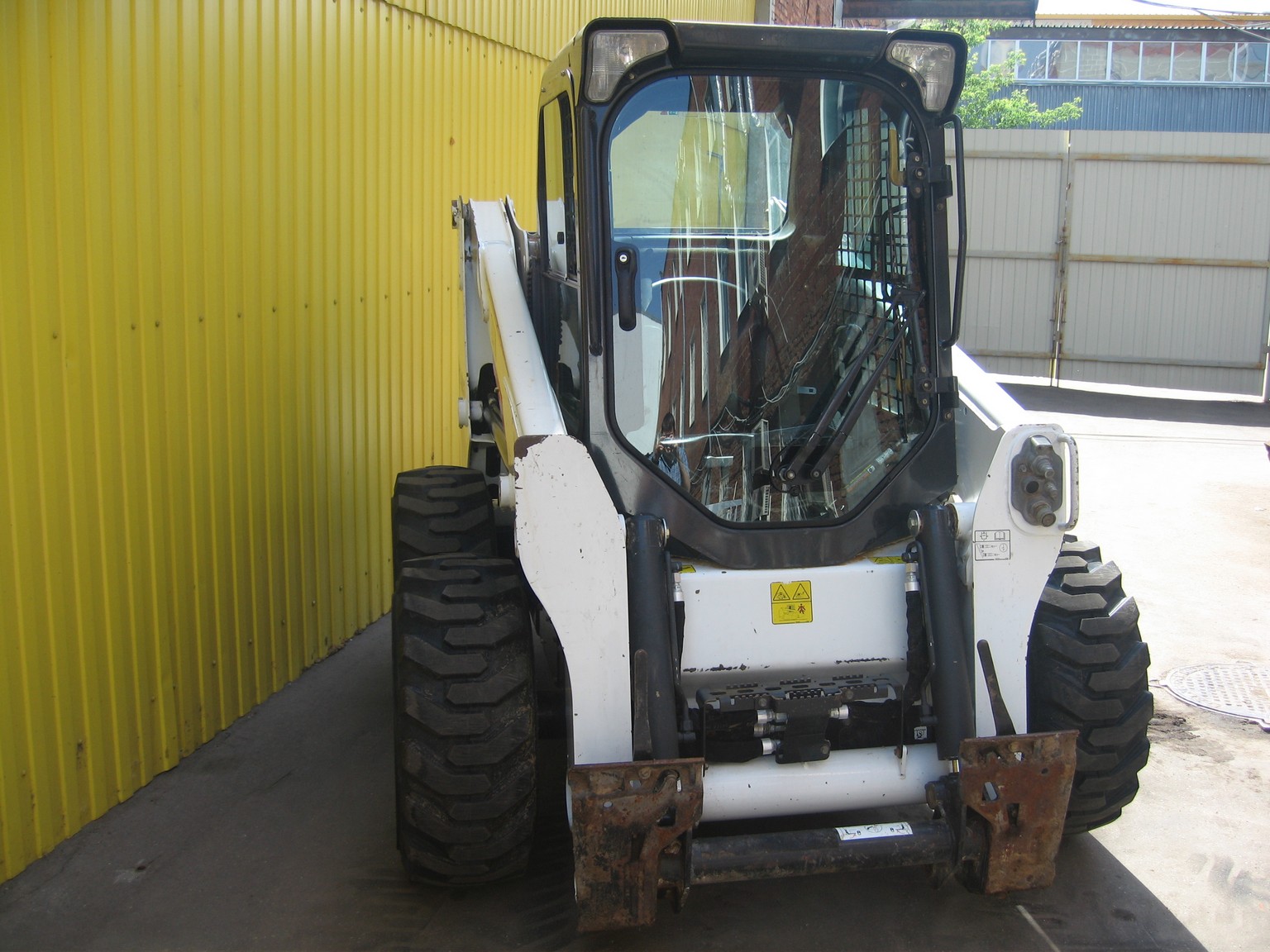

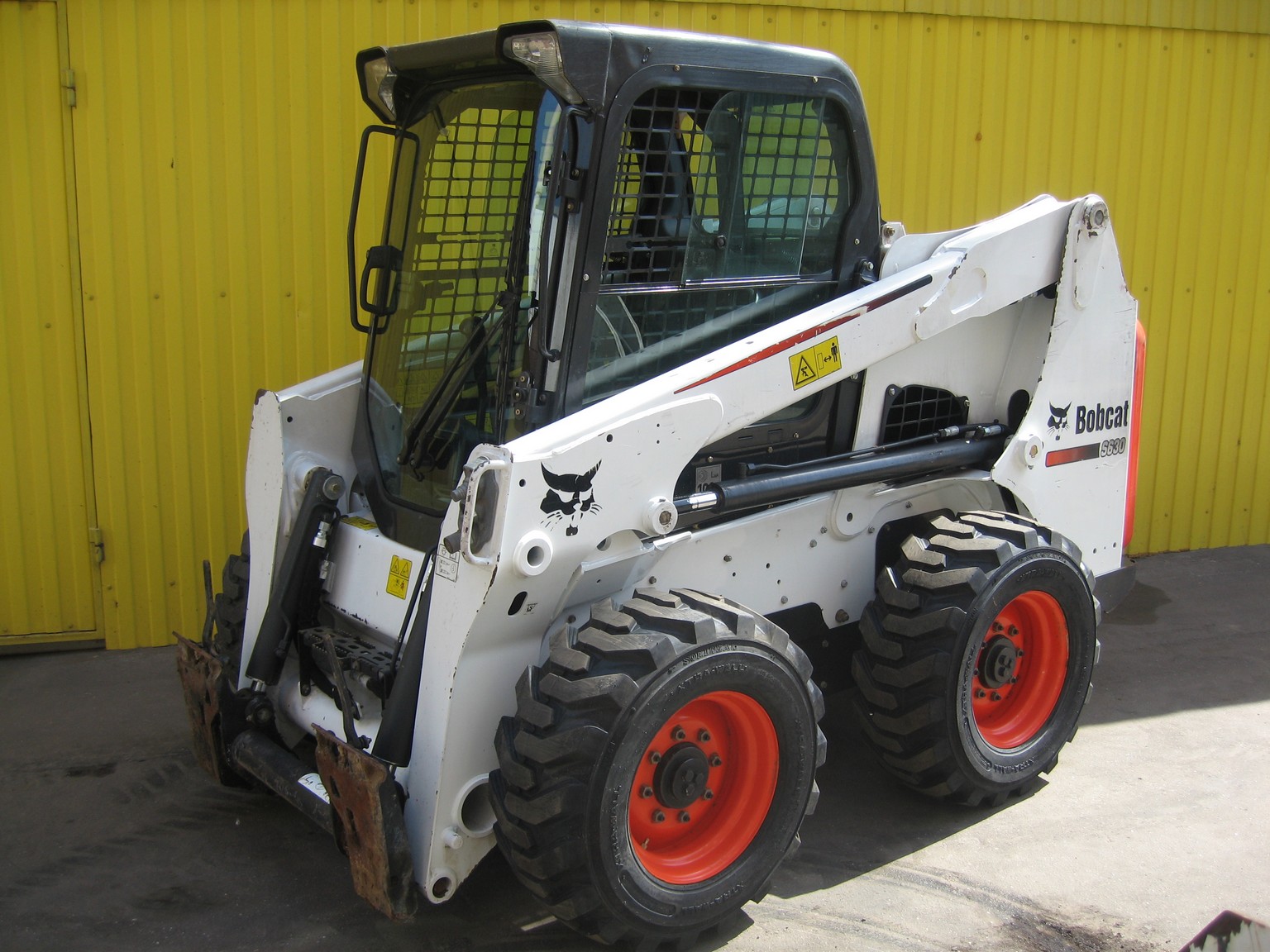

Технические характеристики мини погрузчика
BOBCAT S630
|
Производительность
|
Усилие подъема ковша
|
1779 даН
|
Усилие наклона ковша
|
1935 даН
|
Номинальная грузоподъемность
|
989 кг
|
Опрокидывающая нагрузка
|
1978 кг
|
Осевой крутящий момент
|
9278 Нм
|
Время выполнения функций
|
Подъем стрелы
|
3.4 с
|
Опускание стрелы
|
3.0 с
|
Возврат ковша в исходное положение
|
1.7 с
|
Опрокидывание ковша
|
2.3 с
|
Характеристики массы
|
Рабочая масса
|
3496 кг
|
Масса при транспортировке
|
3244 кг
|
Двигатель
|
Марка/модель
|
Kubota / V3307-DI-TE3
|
Тип топлива
|
Дизельное
|
Система охлаждения
|
Жидкостная
|
Мощность при 2400 об/мин
|
55.4 кВт
|
Номинальная частота вращения (SAE при JI 995)
|
2400 об/мин
|
Макс. крутящий момент при 1600 об/мин (согласно SAE JI 995 Gross)
|
264 Нм
|
Число цилиндров
|
4
|
Рабочий объем цилиндров
|
3331 см3
|
Диаметр цилиндра
|
94 мм
|
Ход поршня
|
120 мм
|
Смазка
|
Давление шестеренчатого насоса
|
Вентиляция картера
|
Замкнутая система
|
Воздушный фильтр
|
Сухой сменный картридж с предохранительным элементом
|
Зажигание
|
Сжатие дизельного топлива
|
Средство запуска
|
Свечи накаливания
|
Электрооборудование
|
Генератор
|
Ременный привод — 90 A — открытый
|
Аккумулятор
|
12 В — 930 A при проворачивании коленчатого вала непрогретого двигателя при -18 °C — резервная емкость 180 мин.
|
Стартер
|
12 В — зубчатый редуктор — 3.0 кВт
|
Гидравлическая система
|
Нагнетательного типа
|
Привод от двигателя, насос шестеренчатого типа
|
Производительность насоса (при КПД 91 %) при 3294 об/мин
|
87.1 л/мин
|
Производительность насоса (при КПД 91 % с большой подачей) при 3294 об/мин
|
115.5 л/мин
|
Сброс давления в системе у быстроразъемных муфт
|
23.8–24.5 МПа
|
Гидрораспределитель
|
Трехзолотникового типа с открытым центром, со стопором поплавка при подъеме и электрически управляемой вспомогательной катушкой
|
Гидравлический фильтр
|
Полнопоточный, сменный — элемент из синтетического материала с пористостью 10 мкм
|
Гидравлические магистрали
|
Трубопроводы, шланги и фитинги согласно стандарту SAE
|
Цилиндры гидравлической системы
|
Цилиндр подъема стрелы
|
Двойного действия
|
Диаметр цилиндра подъема стрелы
|
63.5 мм
|
Шток цилиндра подъема стрелы
|
44.5 мм
|
Величина хода цилиндра подъема стрелы
|
860.3 мм
|
Цилиндр наклона ковша
|
Двойного действия с функцией подрессоривания при опорожнении ковша и возврате ковша в исходное положение
|
Диаметр цилиндра наклона ковша
|
76.2 мм
|
Шток цилиндра наклона ковша
|
41.4 мм
|
Величина хода цилиндра наклона ковша
|
355 мм
|
Система привода
|
Трансмиссия
|
Гидростатические поршневые сдвоенные насосы с бесступенчатым регулированием, приводящие в действие два полностью реверсивных двигателя гидростатической системы
|
Цепи главной передачи
|
Предварительно натянутая бесконечная роликовая цепь #120HSOC (без замыкающего звена) со звездочками в герметичном картере цепной передачи, смазываемыми маслом. (Цепи не требуют периодической регулировки.) По две цепи с каждой стороны, без промежуточной звездочки.
|
Главный привод
|
Полностью гидростатический, привод на 4 колеса
|
Размер оси
|
70.1 мм, термообработанная. Трубчатые балки оси приварены к кожуху цепной передачи. Защита лабиринтного уплотнения оси.
|
Болты крепления колес
|
Восемь 9/16–дюймовых болтов крепления колес, крепящихся к ступицам моста
|
Тяга привода
|
Стандартные шины
|
12 х 16,5, 12-слойные, шины Bobcat для тяжелых условий эксплуатации
|
Шины для тяжелых условий эксплуатации повышенной износостойкости (спецзаказ)
|
12 x 16,5, 12-слойные, шины Bobcat для тяжелых условий эксплуатации повышенной износостойкости
|
Шины улучшенной проходимости (спецзаказ)
|
33 x 15,5-16,5, 12-слойные, Bobcat сверхвысокой проходимости и повышенной износостойкости
|
Шины для сверхтяжелых условий эксплуатации (спецзаказ)
|
12 х 16,5, 12-слойные, шины Bobcat для сверхтяжелых условий эксплуатации
|
Шины с пенорезиновым наполнителем (спецзаказ)
|
12 х 16,5, 12-слойные, шины Bobcat для сверхтяжелых условий эксплуатации, с пенорезиновым наполнителем
|
Монолитные гибкие шины (спецзаказ)
|
12 x 16,5, Bobcat монолитные гибкие
|
Макс. скорость движения (малые обороты)
|
11.4 км/ч
|
Макс. скорость движения (высокие обороты — спецзаказ)
|
19.8 км/ч
|
Заправочные емкости
|
Емкость резервуара картера цепной передачи
|
39.2 л
|
Емкость системы охлаждения без отопителя
|
11.4 л
|
Емкость системы смазки двигателя (с фильтром)
|
11.4 л
|
Емкость топливного бака
|
103.3 л
|
Емкость гидравлического резервуара
|
10.2 л
|
Емкость гидравлической / гидростатической системы
|
41.6 л
|
